Système YERLY
Les embases du système YERLY
Centrage référence zéro
Le système de serrage YERLY positionne en référence zéro tous les axes avec une précision de 2µm.
M = manuelle
P = pneumatique

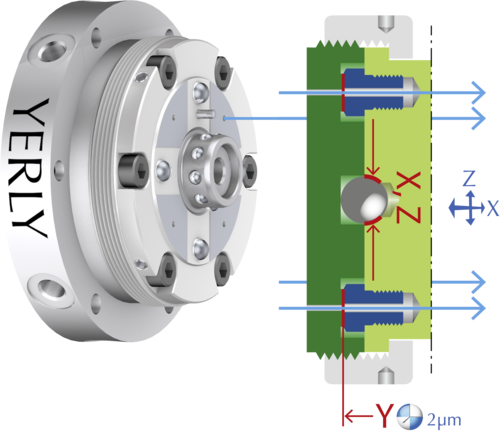

Alimentation d’air, 4 canaux
On utilise le centrage de précision à 4 billes et 4 surfaces de référence comme canaux d’alimentation d’air, dans ce système Y32, pour les différentes fonctions :
• nettoyage
• serrage de pièce
• desserrage de pièce
• bridage (doigts escamotables)
• débridage

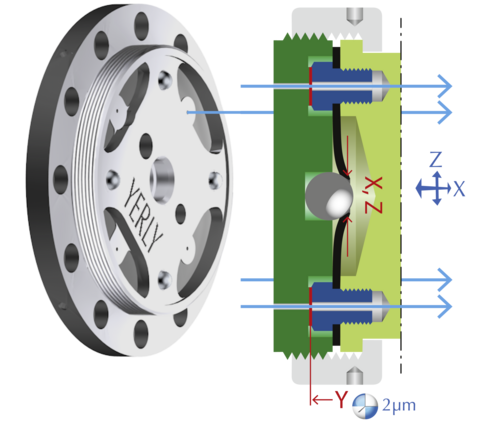

Alimentation d’air, 4 canaux
Le système YERLY est composé d’une lame ressort de positionnement et de quatre pieds utilisés comme canaux d’alimentation d’air pour les différentes fonctions :
• nettoyage
• serrage de pièce
• desserrage de pièce
• bridage (doigts escamotables)
• débridage

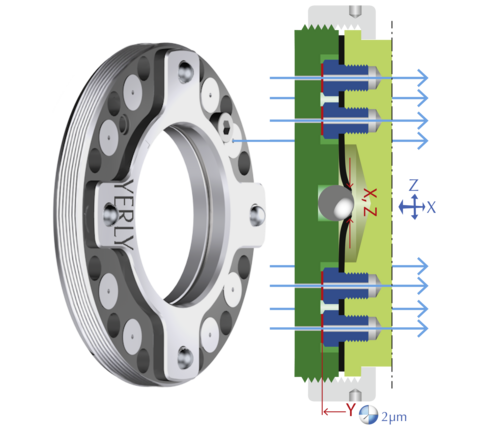

Alimentation d’air à 8 canaux d’air
Dans cette version, le système YERLY se compose d’une lame de positionnement et de huit pieds qui sont utilisés pour les différentes fonctions comme canaux d’alimentation :
• nettoyage
• serrage de pièce
• desserrage de pièce
• bridage (doigts escamotables)
• débridage

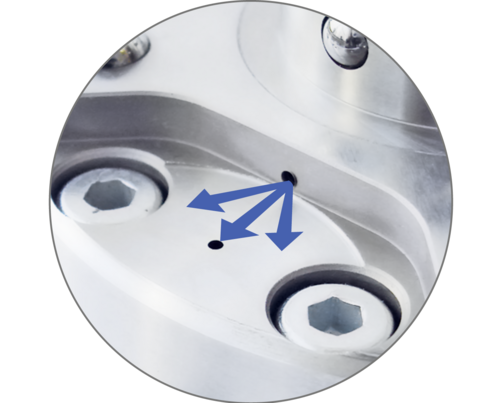

Nettoyage des références Z
Par jet d’air pour garantir dans tous les cas une excellente précision

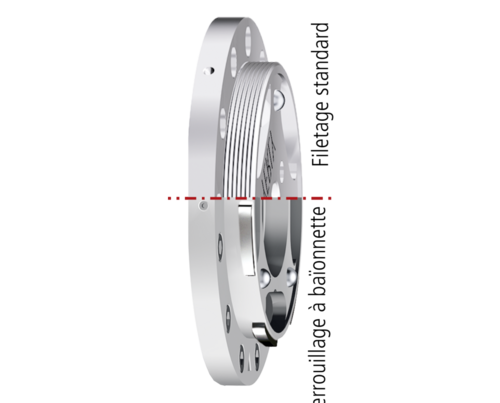

Usinage céramique et saphir
L’usinage de la céramique ou du saphir produit beaucoup de fines poussières qui peuvent bloquer des filetages. Pour palier à ce problème, nous avons conçu une gamme de serrages équipés de blocages à baïonnettes.
