Détoureur plaqueur
Mandrin multifonctions pour l’usinage plan et détourage, appui central escamotable et 2 brides. Solution idéale pour usinage platine deuxième coté et détourage, appui central escamotable avec 2 brides de plaquage pivotantes.
- Pour embases Y100P/100M
- Hauteur de pièce 0 à 15mm
- Course d’appui 5mm
- Rotation jusqu’à 3000-1
- Changement rapide de la plaque de travail
- Pression d’air d’utilisation 1 à 5bar

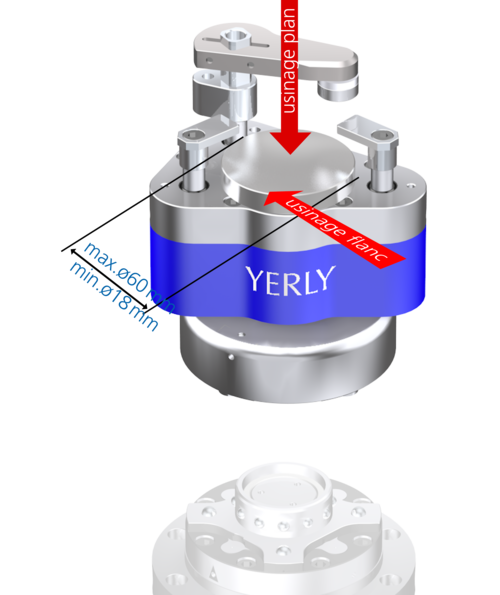

100P Embase
verrouillage pneumatique

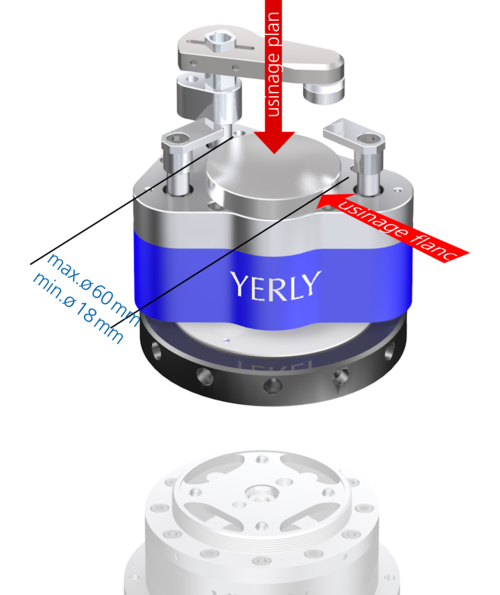

100M Embase
verrouillage manuelle
Nous façonnons tout le nécessaire pour vos applications personnalisées de porte-pièces, d’appui central.
Les plots de travail du détoureur plaqueur

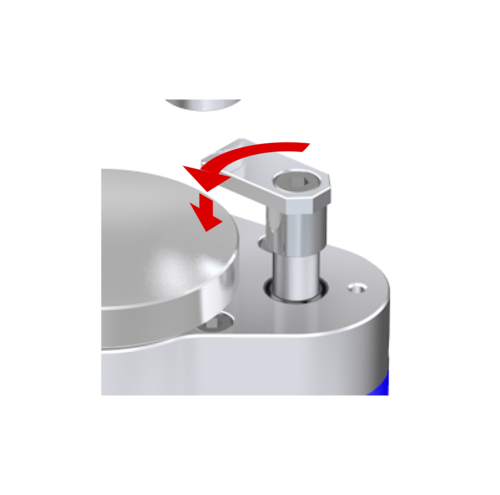

Bridage pivotant
Lors du levage, les 2 brides pivotent hors de la zone d‘usinage pour qu’il y ait suffisamment de place pour la manutention avec un robot. Ils pivotent à nouveau vers l‘intérieur lors du serrage.
Vacuum ou d’air comprimé

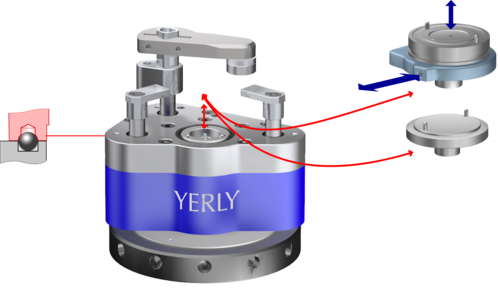

Centrage du plot de travail de haute précision à 3 billes
Travail sur face
Plot de travail spécial pour fixation par vacuum.

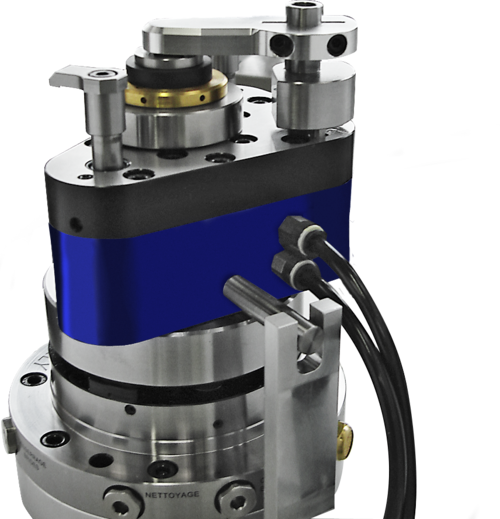

Rotation jusqu’à 3000min-1
Sans joint tournant. Alimentation d‘air par l‘extérieur avec 4 tuyaux pour : appui central escamotable et 2 brides escamotables.
Doigt de retenue du mécanisme de serrage.

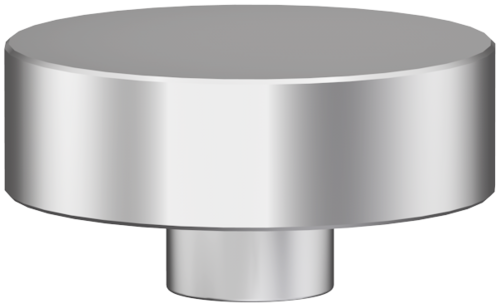

Ebauches de plaques de travail
- En cas de changement de pièce le dispositif possède un changement rapide du plot de travail par simple amenée d‘air avec la soufflette.
- Le plot de travail peux être livré ébauche ou prêt à l’emploi.

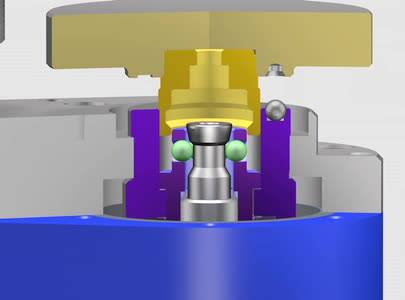

Le plot de travail est maintenu par un système de verrouillage à billes.
La gamme de détoureur

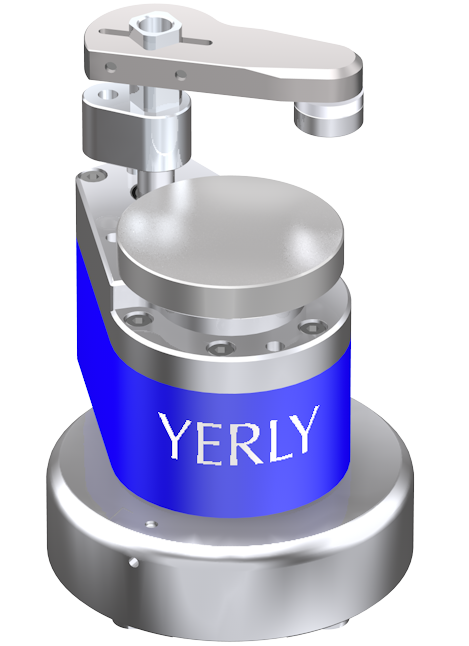

DET-100P

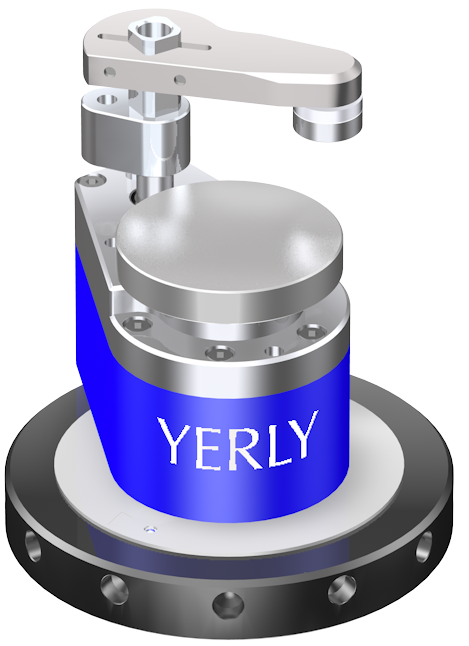

DET-100M

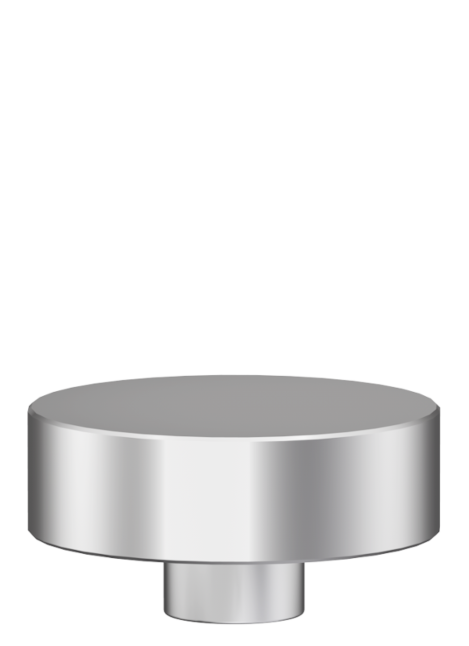

Plot de travail ébauche
Exemple d’application

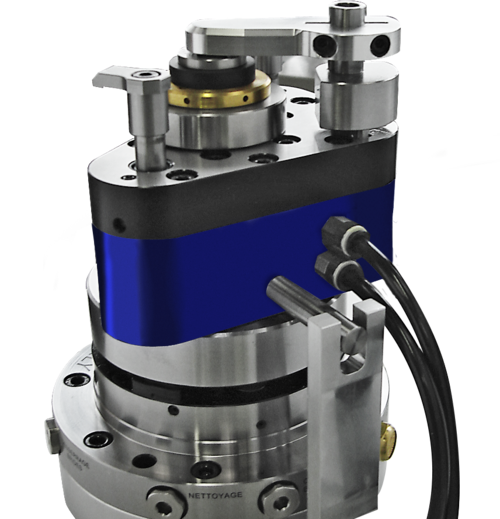

Position plaqueur

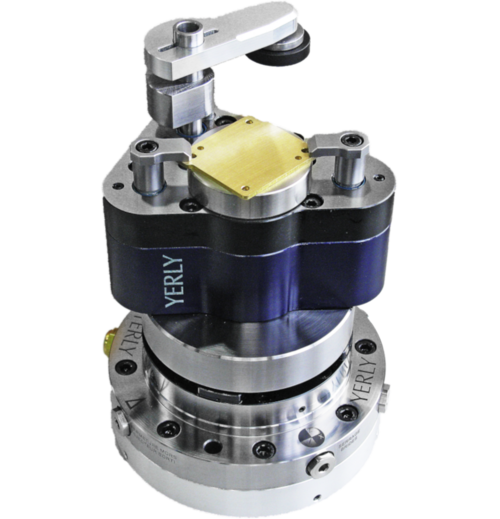

Position détoureur
