Détoureur
Système à serrage rapide de détourage, appui central escamotable. La solution idéale spécifiquement étudiée pour le serrage de rondelles ou de platines demandant un usinage sur les flancs.
- Pour embases 100M/P
- Hauteur pièce : 0 à 15mm
- Course d’appui : 5mm
- Course de rotation : 5mm
- Exécution à 300min-1 ou 3000min-1
- Changement rapide de la plaque de travail
- Pression d’air d’utilisation : 1 à 5 bar
- Ejecteur / Vacuum
Nous pouvons réaliser selon vos besoins et vos applications personnalisées le plot de travail et les brides.
Les plots de travail du détoureur

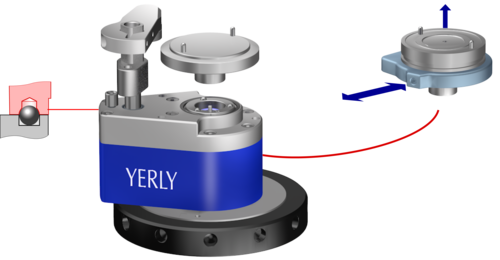

Centrage du plot de travail de haute précision à 3 billes
Vacuum ou extraction par air comprimé
Travail sur face

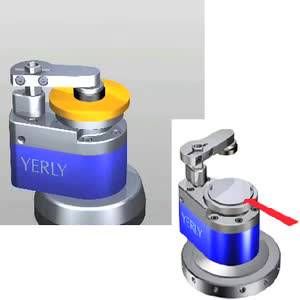

Plot de travail spécial pour fixation pour alimentation vacuum latéral ou plot de travail avec vacuum par le centre du posage

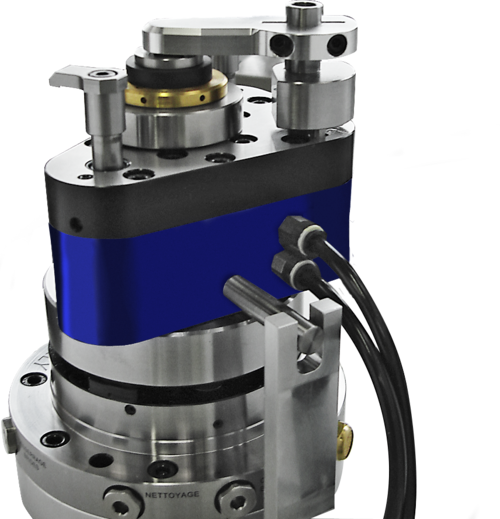

Variante 3000 min-1
Alimentation du mécanisme par liaison externe sans joint tournant.
Doigt de retenue du mécanisme de serrage.

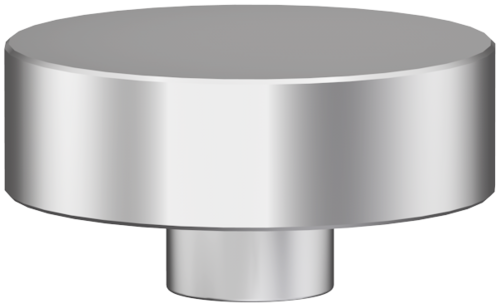

Ebauches de plot de travail
- En cas de changement de pièce, le dispositif possède un changement rapide du plot de travail par simple amenée d'air avec la soufflette.
- Le plot de travail peut être livré ébauche ou selon les spécifications du client.

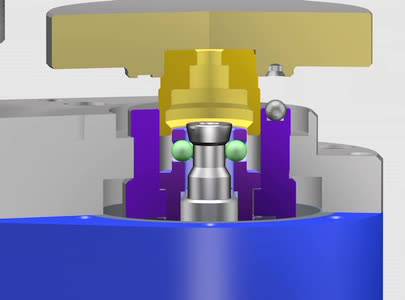

Le plot de travail est maintenu par un système de verrouillage à billes.
Exemple de gamme des DEToureurs

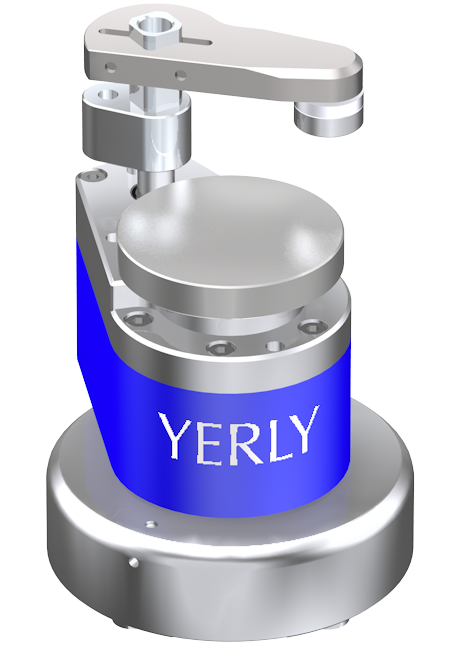

DET-100P

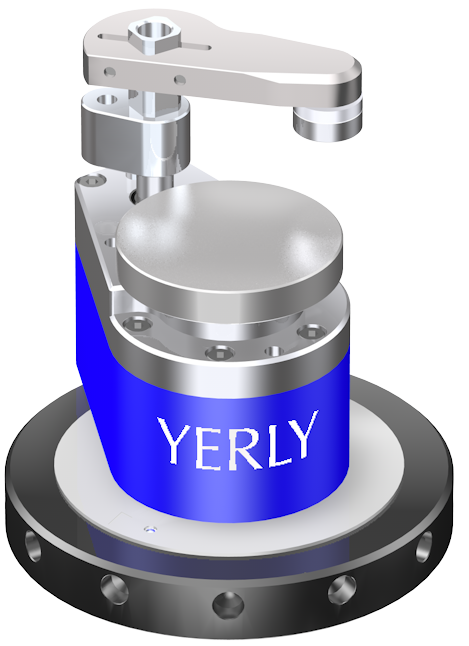

DET-100M

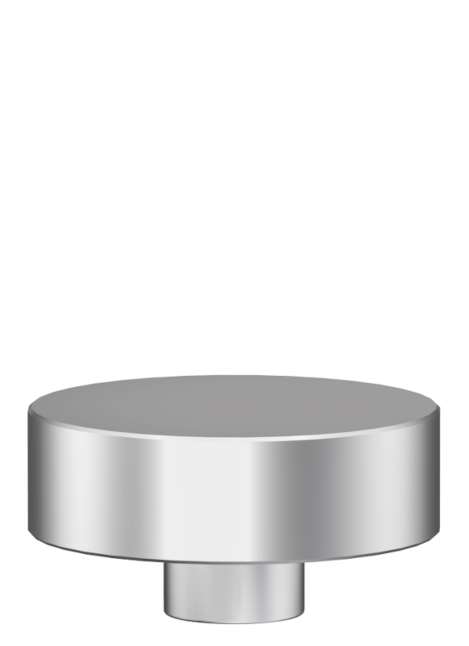

Plot de travail ébauche
Exemples d’applications

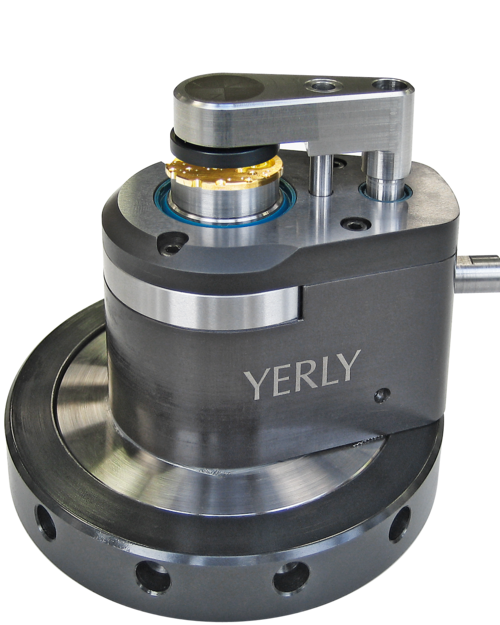

Position fermée

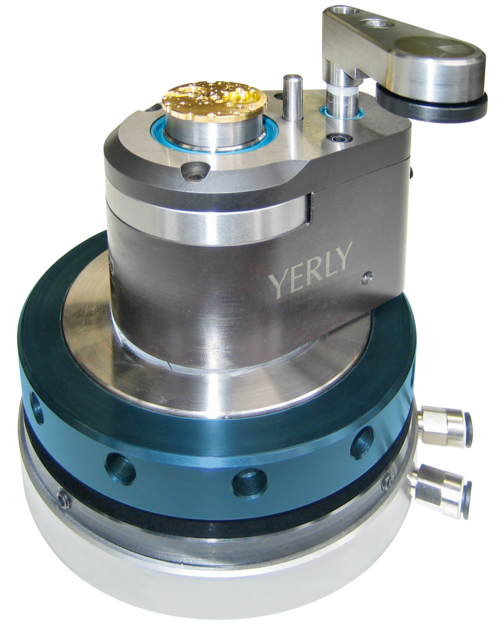

Position ouverte

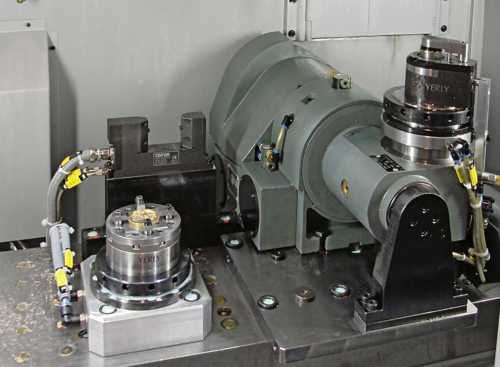

Montage sur diviseur
