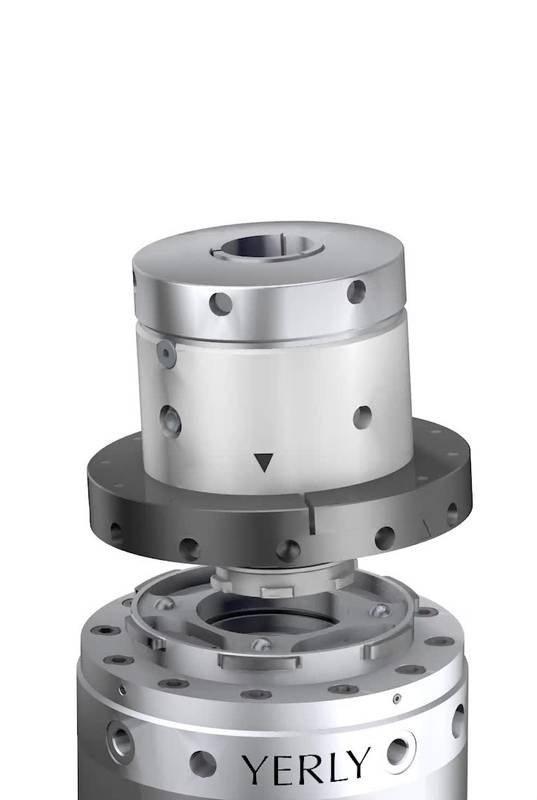

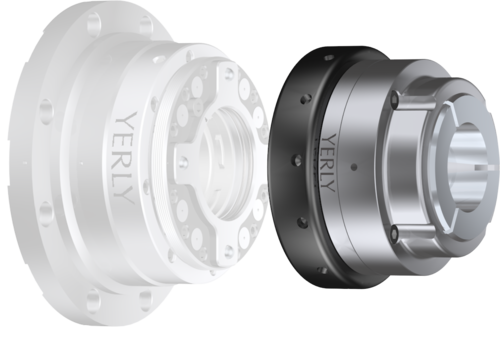

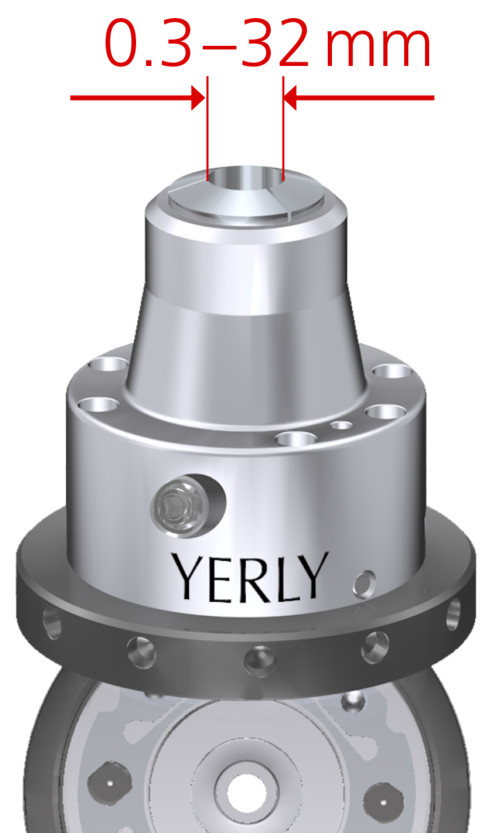

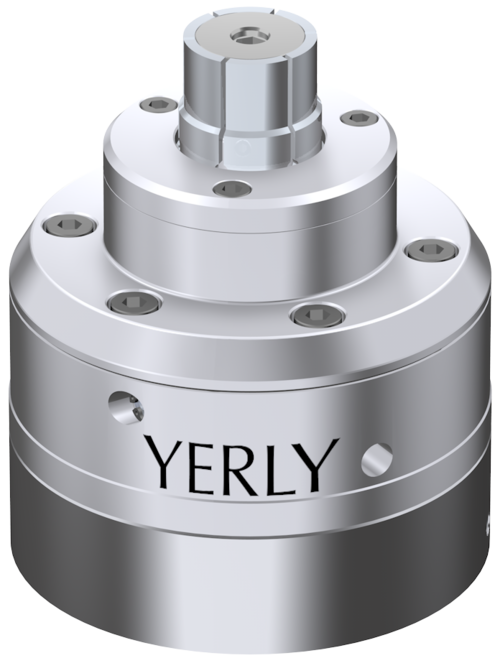

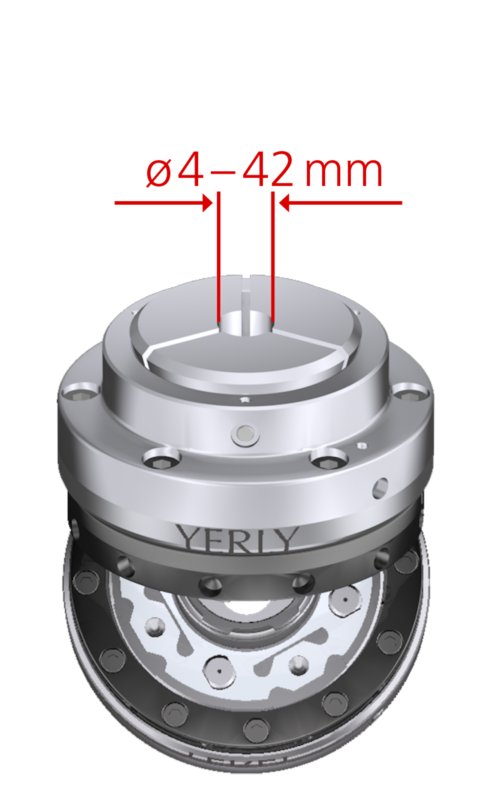

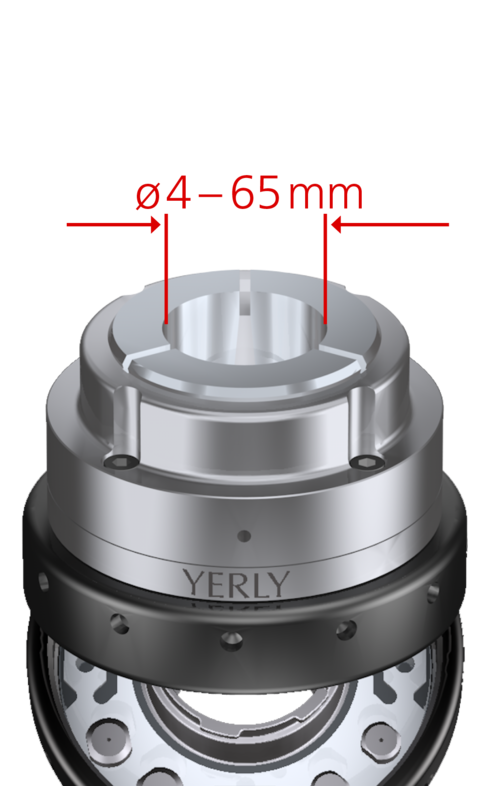

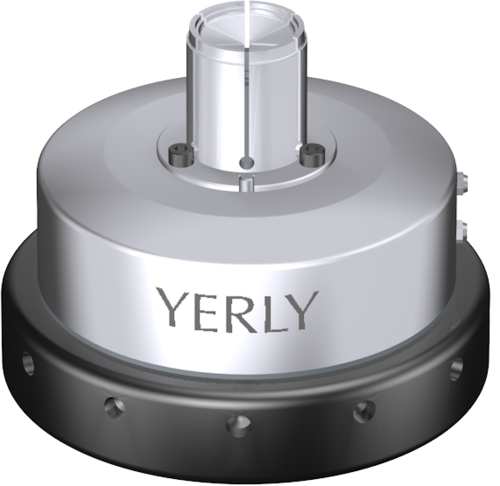

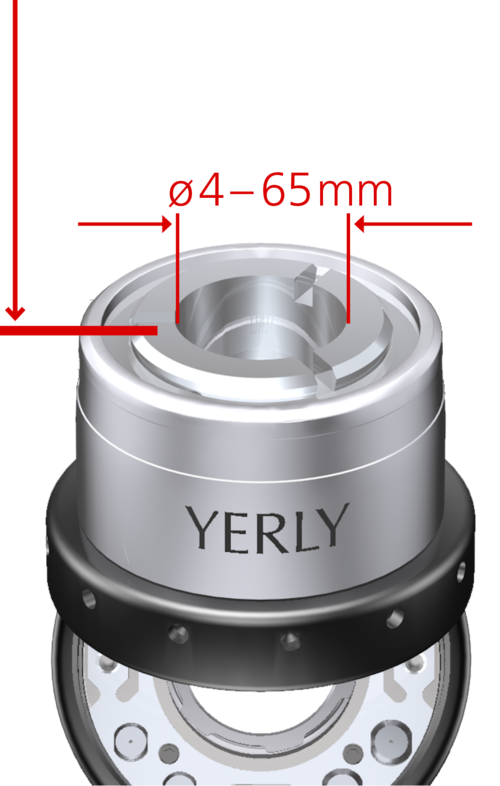

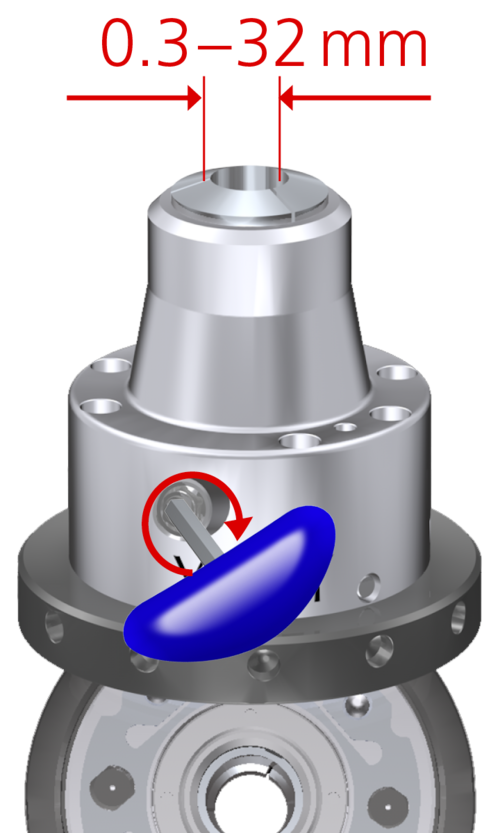

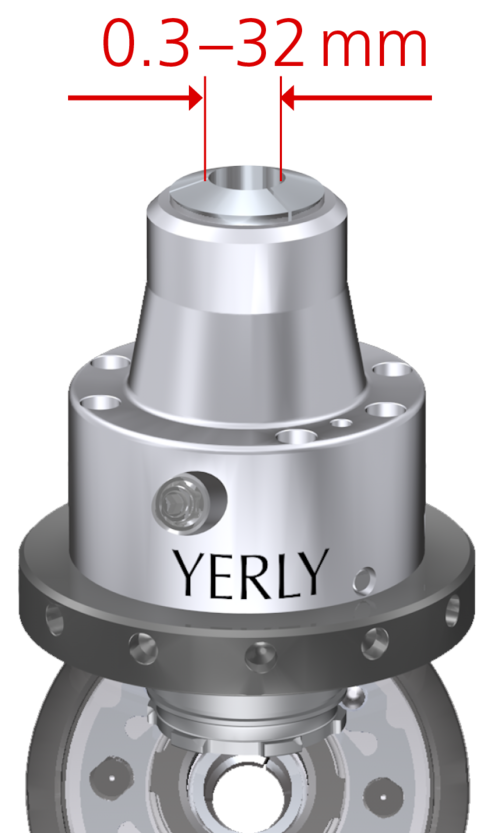

Porte-pince

Porte-pince F

pour embase YERLY 100M et 140M

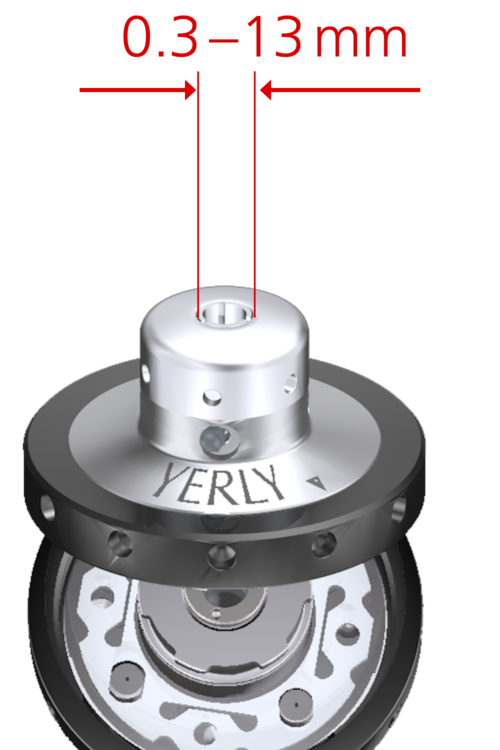

PALF16-AT42-100M

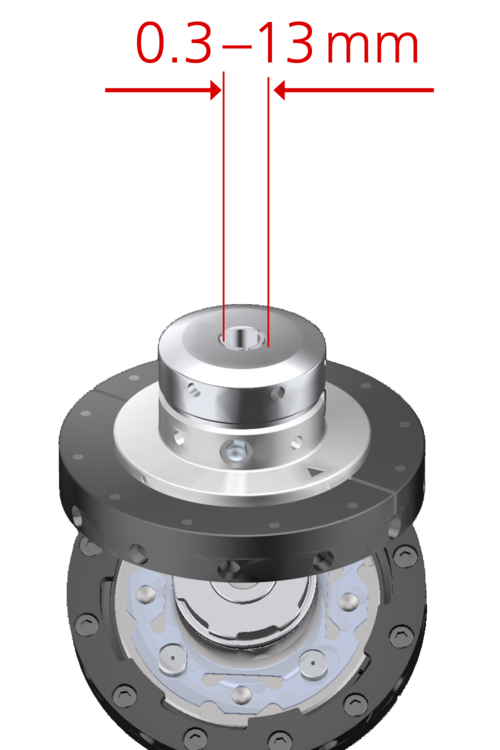

PALF16-AT42-100M-BAI

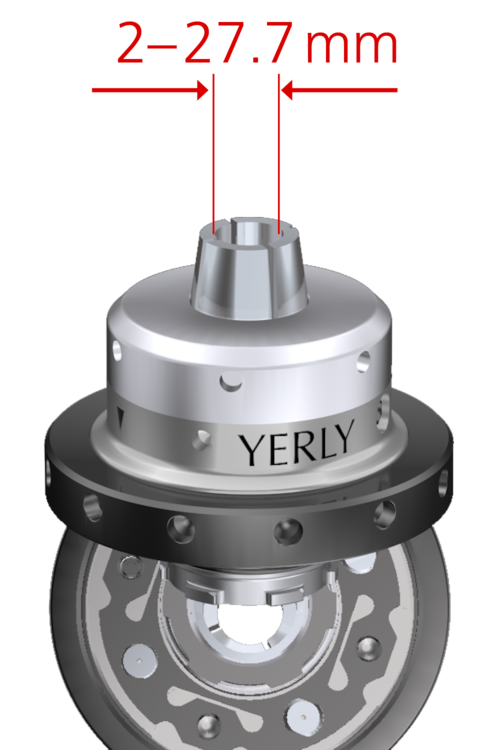

PALF35-AT42-100M

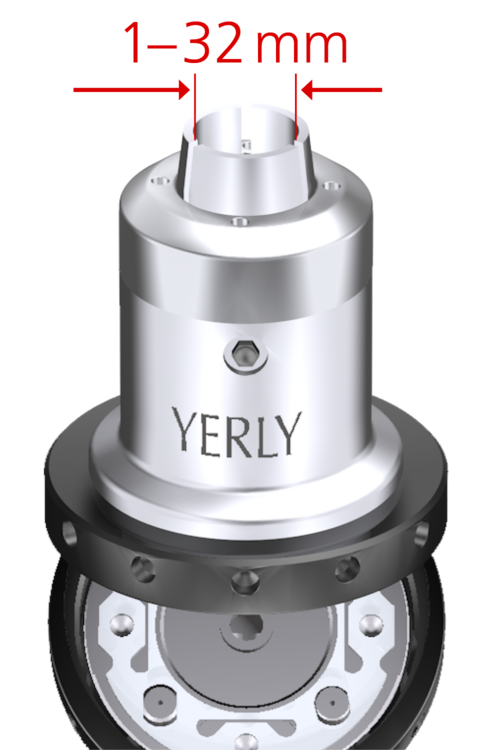

PALF37-100M

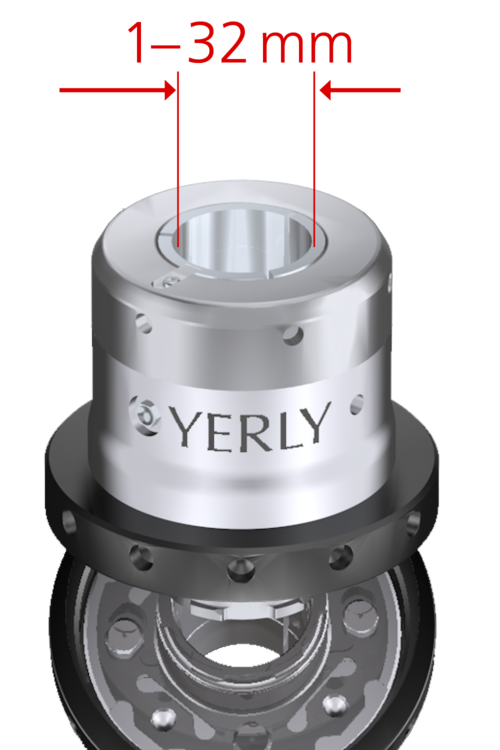

PALF38-AT42-100M

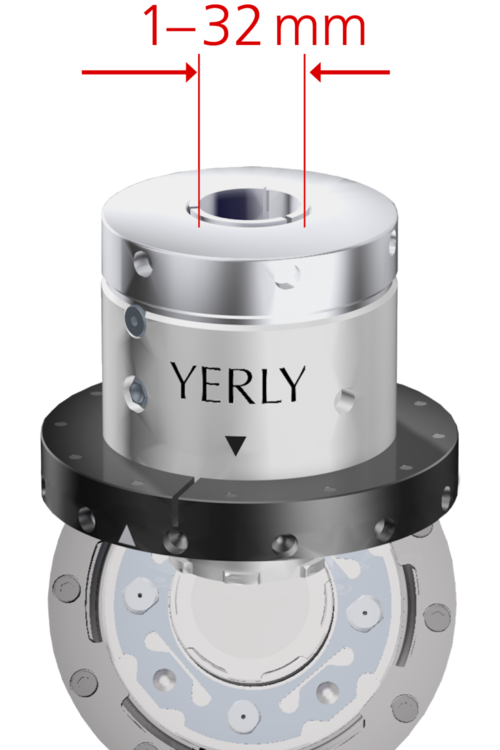

PALF38-AT42-100M-BAI

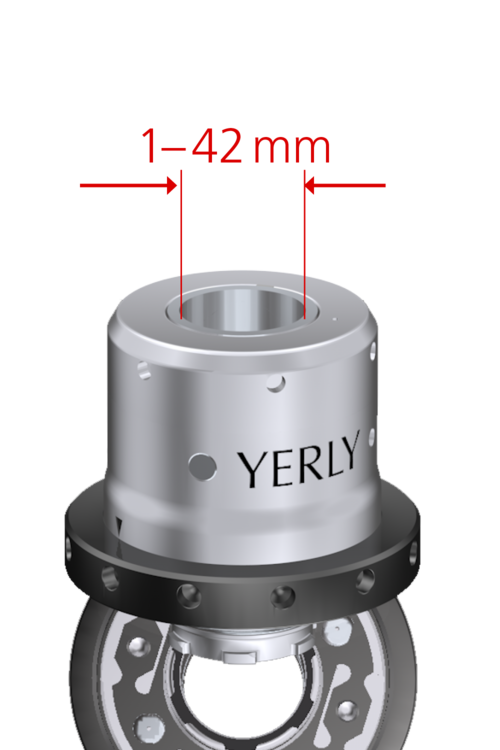

PALF48-AT42-100M

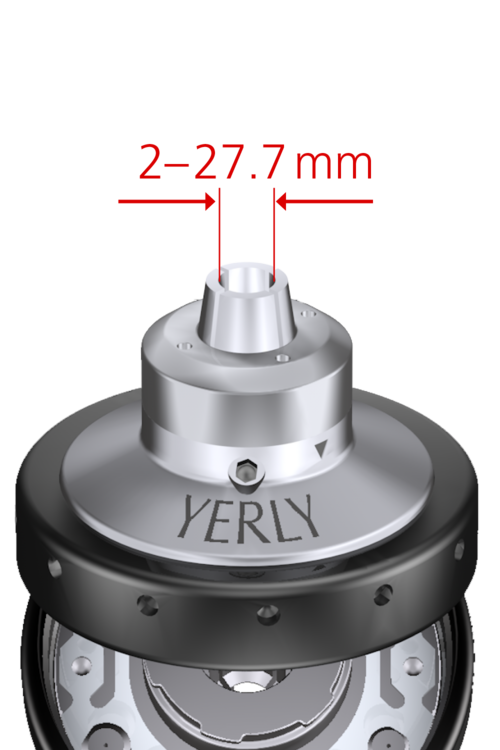

PALF35-AT65-140M

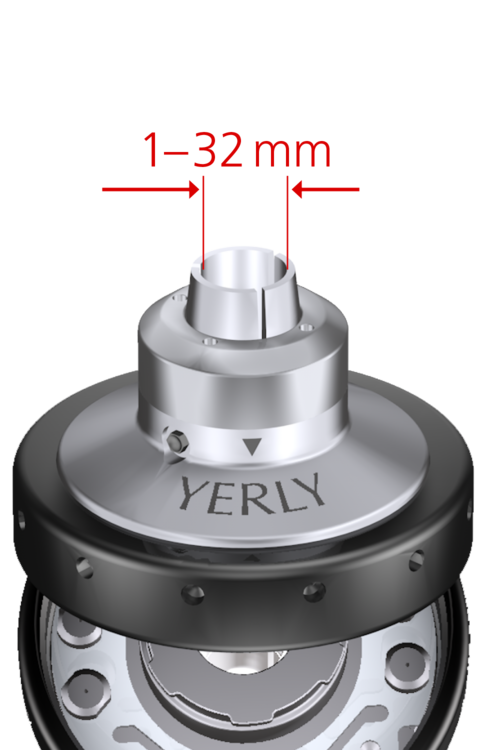

PALF37-AT65-140M

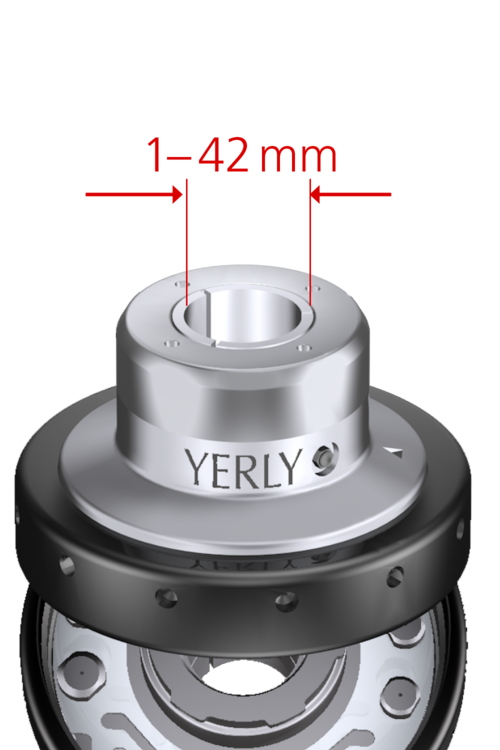

PALF48-AT65-140M

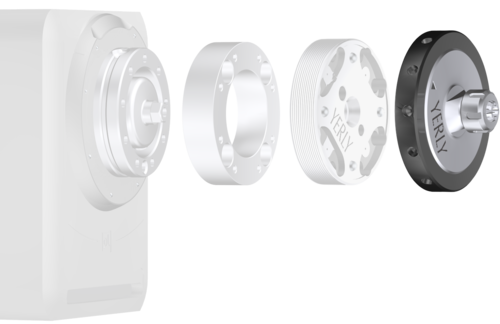

Porte-pince EX ou ESX 16/25/32

pour embase YERLY 100M et 140M

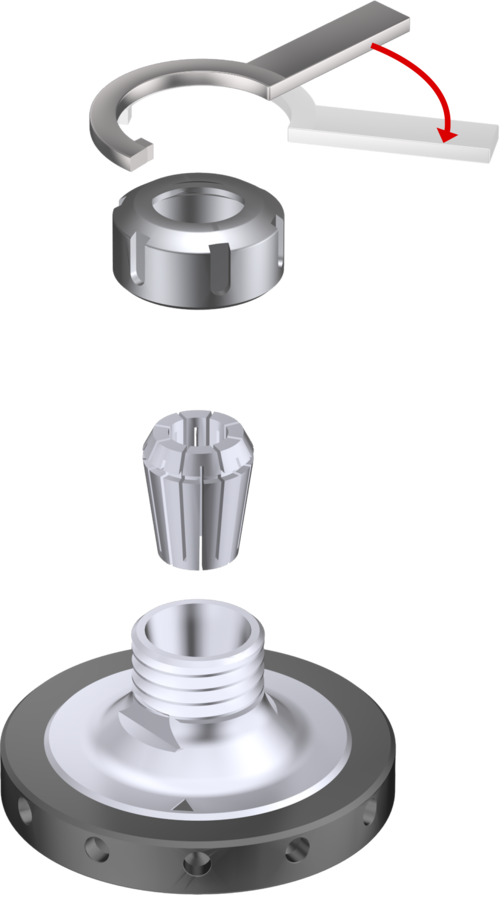

Le verrouillage manuel
Le mandrin vient se placer en position toujours identique sur l‘embase puis il est verrouillé avec l‘anneau fileté extérieur.

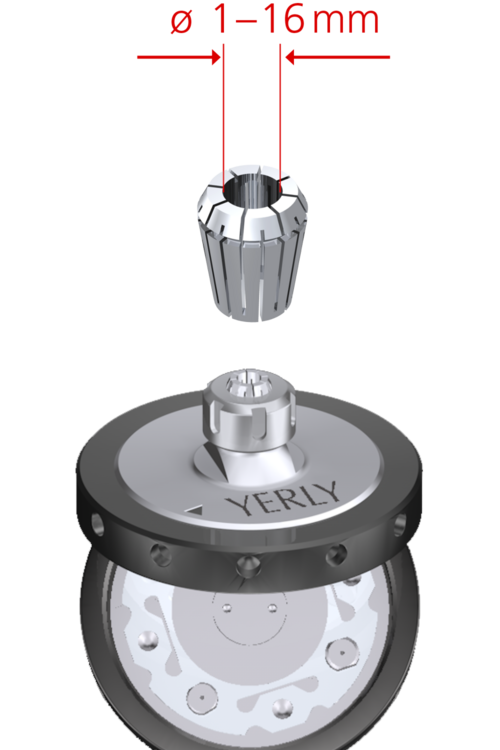

PAL-ESX16-100M

Palette porte-pince 16 pour pince :

EX/ESX 16 ø 1–16

Variante

Qualité UP EX

Qualité standard ESX

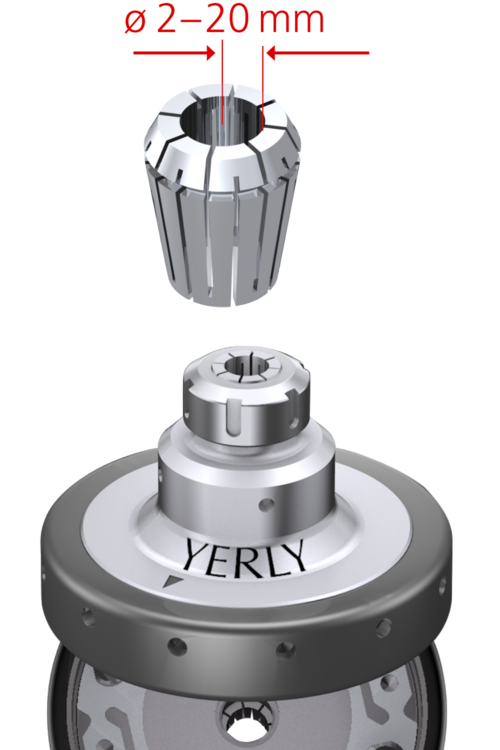

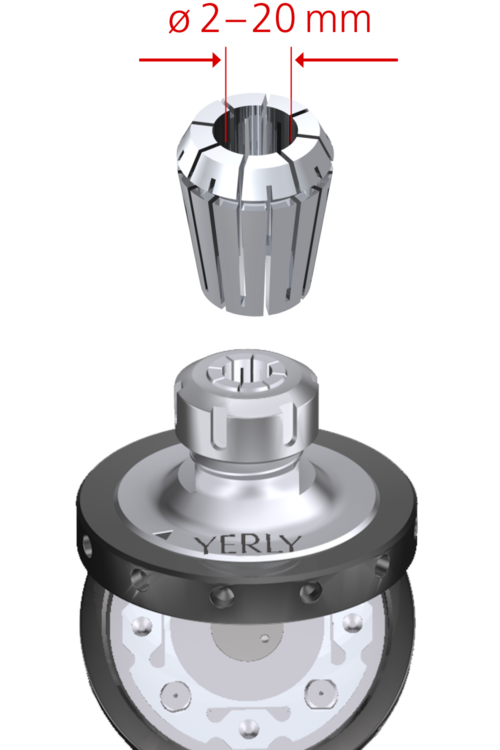

PAL-ESX32-100M

Palette porte-pince 32 pour pince :

EX/ESX 32 ø 2-20

Variante

Qualité UP EX

Qualité standard ESX

PAL-ESX32-140M

Palette porte-pince 32 pour pince :

EX/ESX 32 ø 2-20

Variante

Qualité UP EX

Qualité standard ESX

Pinces :

EX = Concentricité ultraprécise

ESX = Concentricité standard

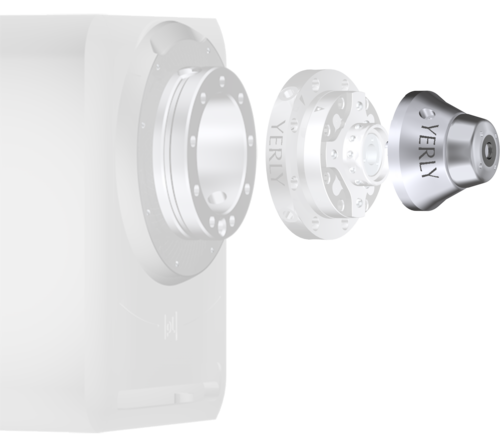

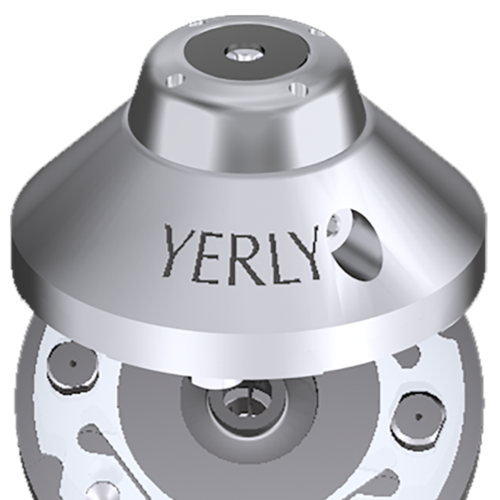

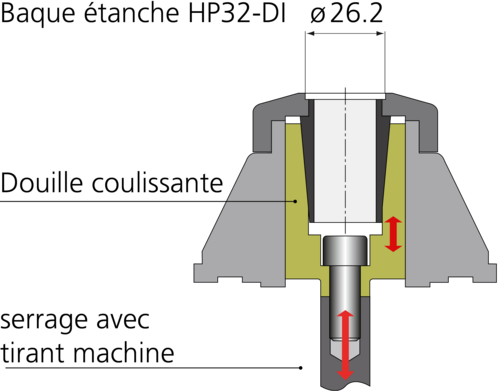

Porte-pince Schaublin D

pour embase YERLY 100M et 140M

Variante D20 = ø1–12.7 ou D29 = ø2–20
serrage avec tirant machine

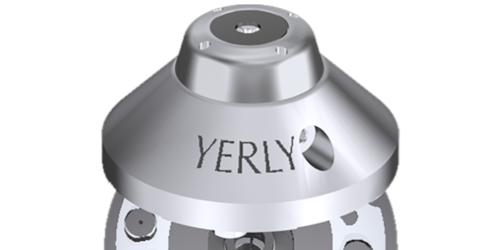

Le mandrin est maintenu pneumatiquement sur la base YERLY 100P ou par un écrou sur les embases YERLY 100M.

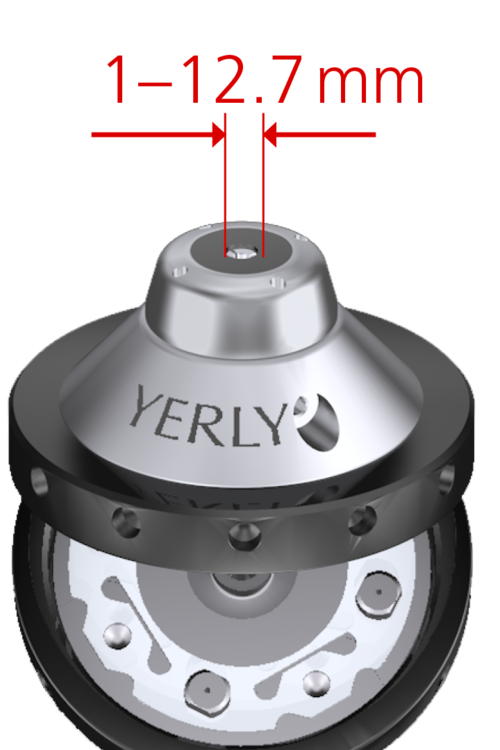

PALR-D20-100M

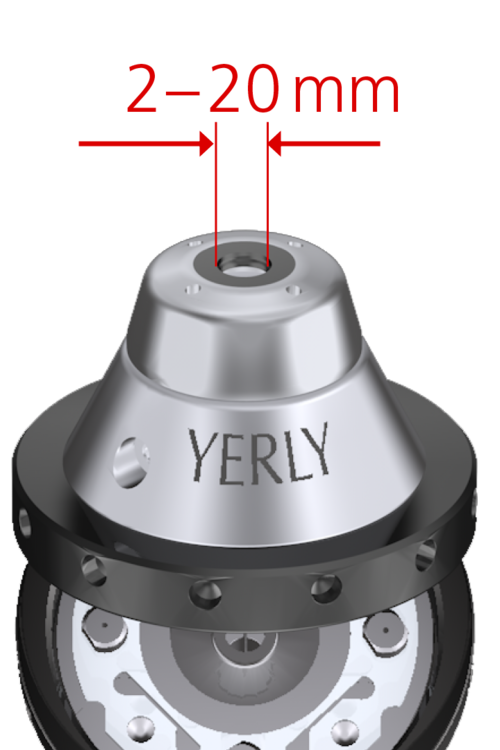

PALR-D29-100P

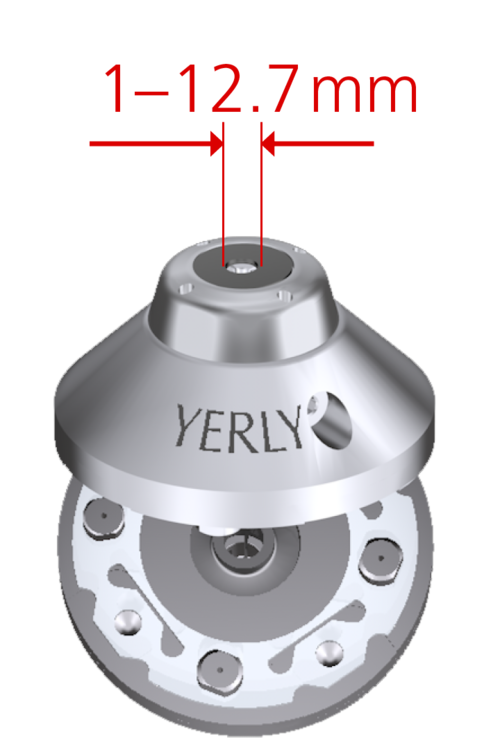

PALR-D20-100P

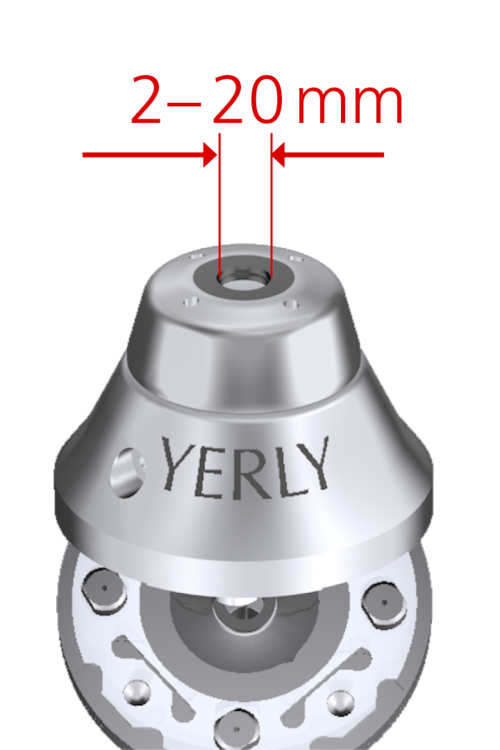

PALR-D29-100M

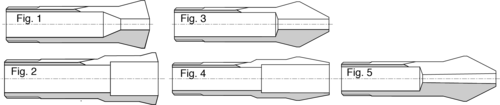

Porte-pince Schaublin W

pour embase YERLY 100M

Variante pince W20 = ø0.3–20mm ou W25 = ø0.3–29mm
serrage avec tirant machine

L’ouverture de ces pinces est très peu prononcée. Généralement, ces pinces ne serrent que le diamètre nominal. Pour obtenir une bonne concentricité, il est recommandé de ne pas serrer plus bas que 0.1mm en-dessous du diamètre nominal. Les alésages de ces pinces sont lisses.

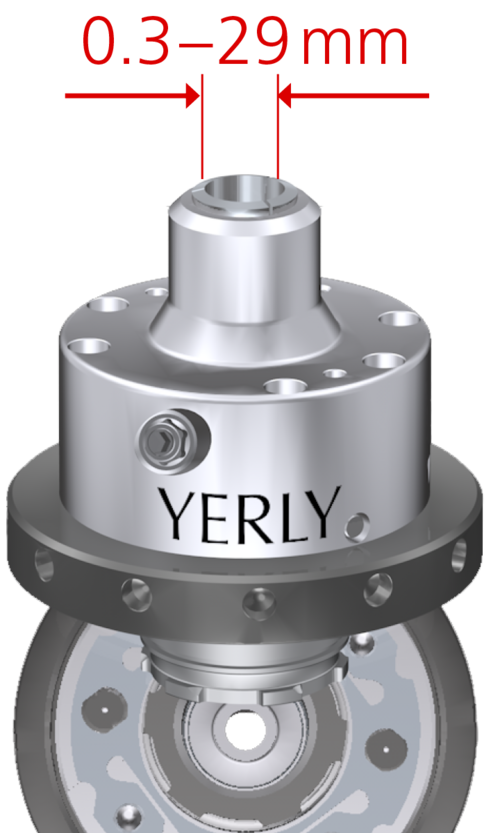

PALW20-AT42-100M

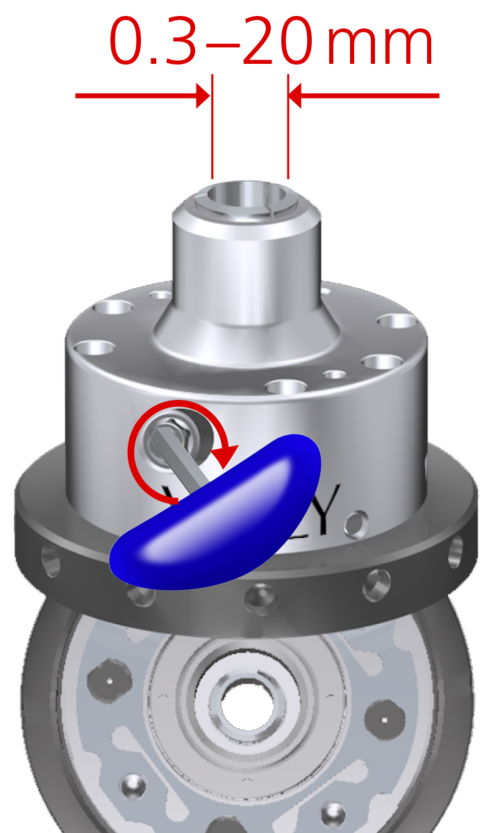

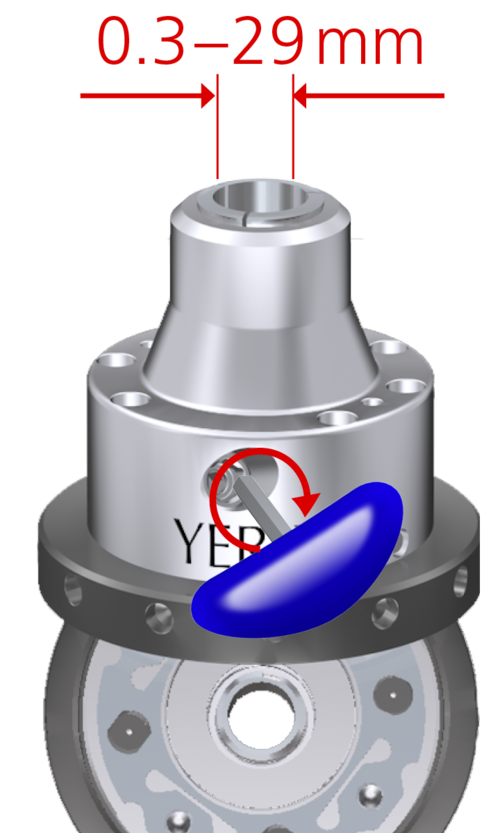

PALW20-MANU-100M

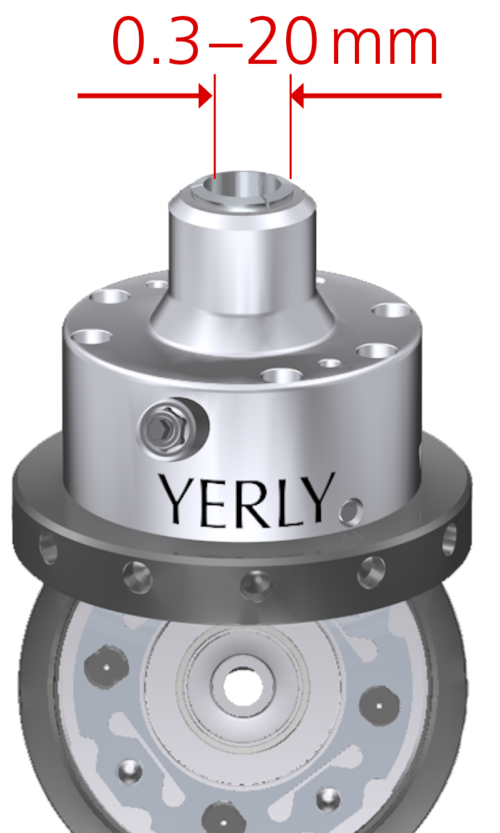

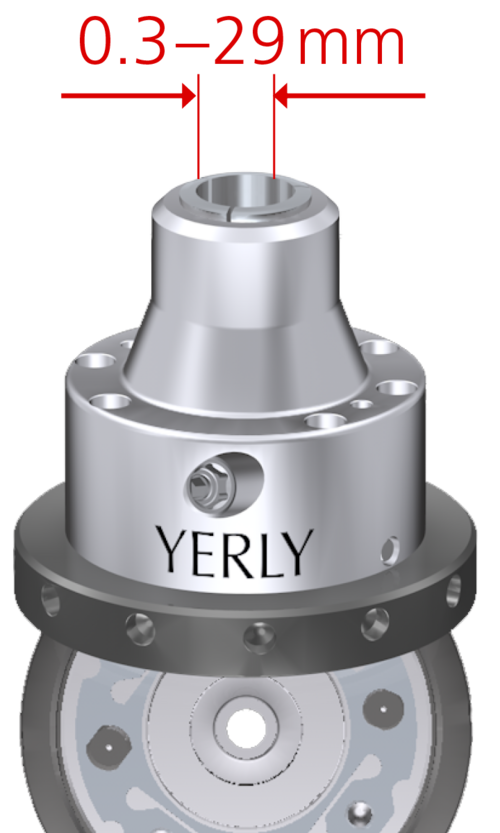

PALW20-R-100M

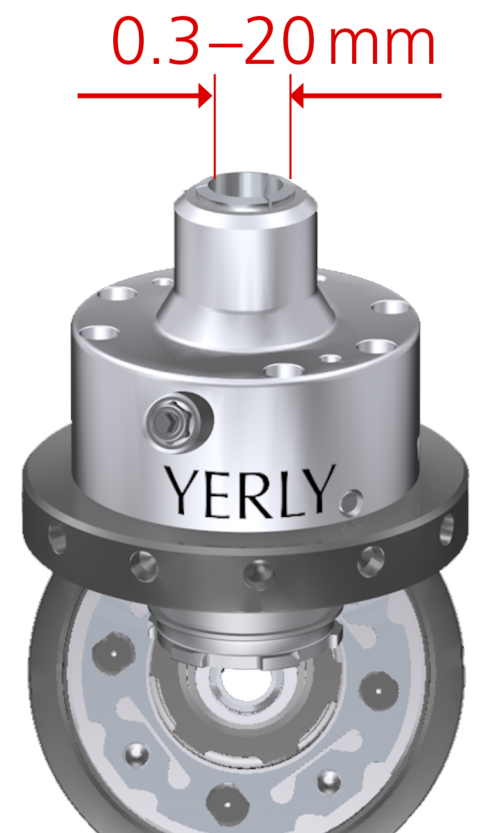

PALW25-AT42-100M

PALW25-MANU-100M

PALW25-R-100M

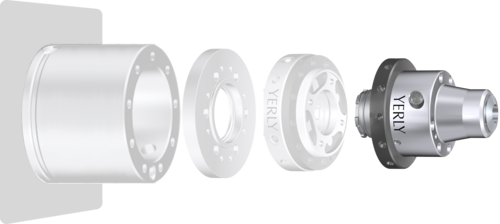

Porte-pince Schaublin B

pour embase YERLY 100M

serrage avec tirant machine

Ces pinces B se distinguent des autres pinces tirées par leur filet extérieur, dont le diamètre est plus petit que le diamètre du corps de la pince. Elles sont recommandées principalement pour les tours outilleurs et les machines de haute précision. Elles sont également utilisées comme pinces de serrage sur certains tours de production. Dans ce cas, leur construction est un peu différente. En exécution pour tours outilleurs, l’ouverture est très peu prononcée. Pour obtenir une bonne concentricité, il est recommandé d’employer une pince au diamètre nominal de la pièce à serrer. Alésages standards (rond, carré, six-pans) selon liste de prix. Autres alésages sur demande.
