Porte-pince Ottet

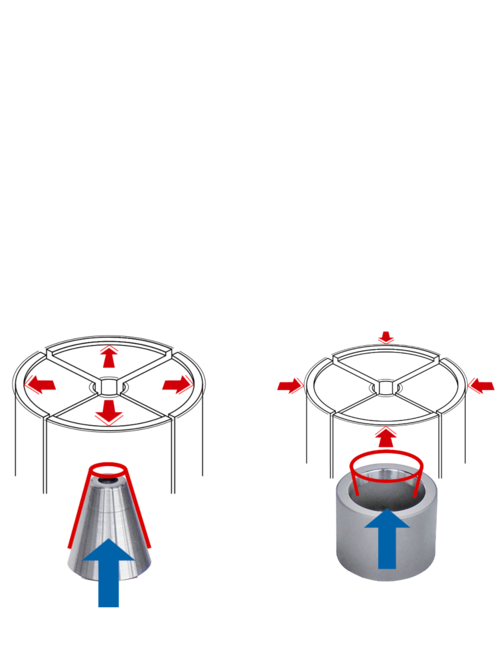

Poussoirs interchangeables
Jeu de poussoirs permettant l’ouverture ou la fermeture de la pince.
Poussoirs existent en version monobloc ou à alignement libre.

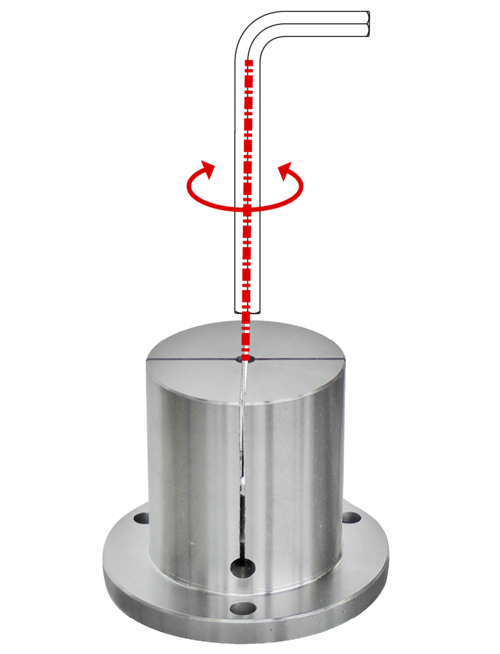

Réglage de l'ouverture ou fermeture de la pince au moyen d'une clé 6-pans.

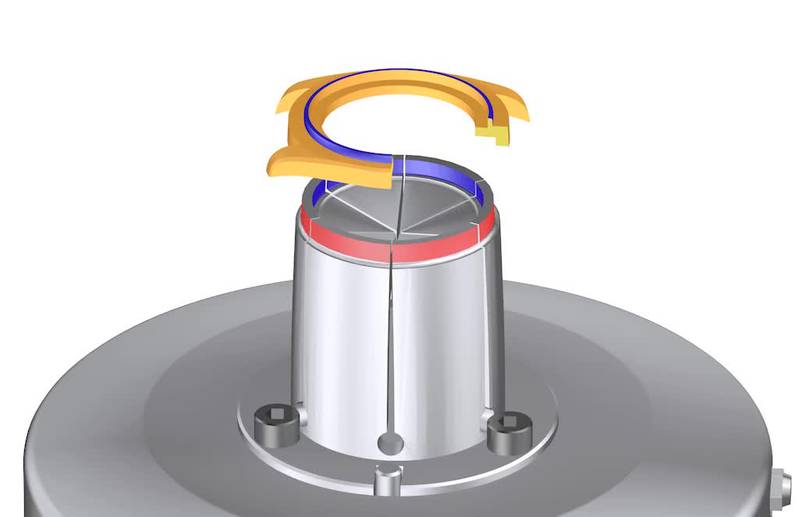

Fixation pince sur porte-pince

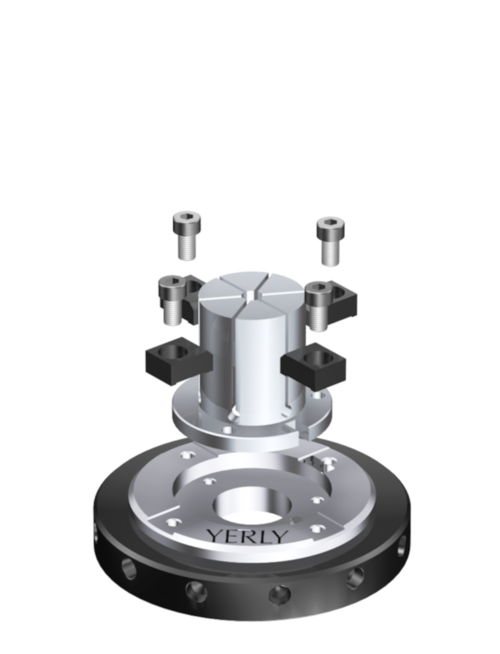

Fixation de la pince sur le porte-pince au moyen de brides ou directement par 3 vis.

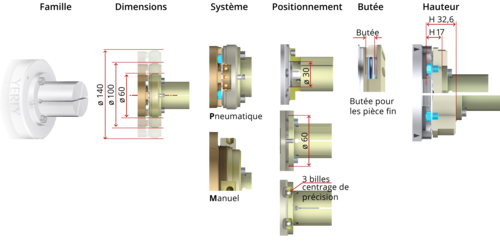

Configuration pince Ottet
Les porte-pinces Ottet se montent sur des systèmes 60 / 100 / 140.
Ils fonctionnent aussi bien en version manuelle ou pneumatique.
3 manières de positionner les pinces :
- centrage par diamètre intérieur Ø30mm
- centrage par diamètre extérieur Ø60mm
- centrage de précision à billes : le positionnement en xy, ainsi qu'angulairement est garanti.
Pour les machines ne disposant pas de butées à réglage fin, un module est implémentable dans le porte-pince. Certains porte-pinces possèdent aussi la technologie du réglage de précision.

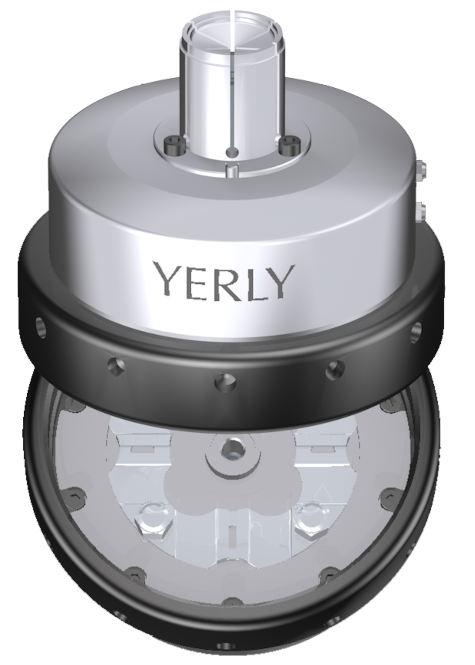

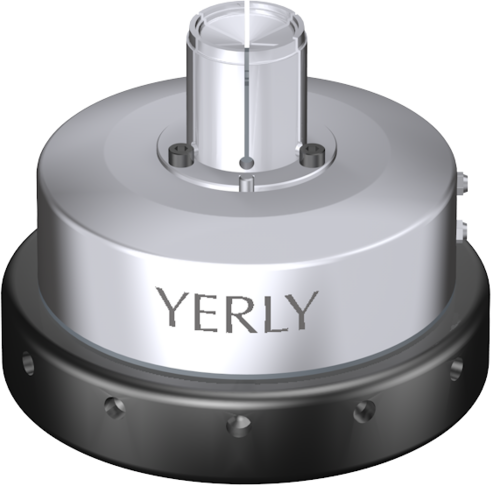

Porte-pince Ottet à double serrage (ø-intérieur et ø-extérieur)
Posage permettant de s'ouvrir pour s'adapter aux tolérances de la pièce brute et de se fermer pour usiner la pièce.
Le mécanisme d’ouverture et de fermeture est pneumatique.
Le système est piloté par la machine pour réaliser un changement de pièces aisé à la main ou avec un robot.
Des butées précises permettent le réglage fin du serrage afin d'éviter les déformations de la pièce.

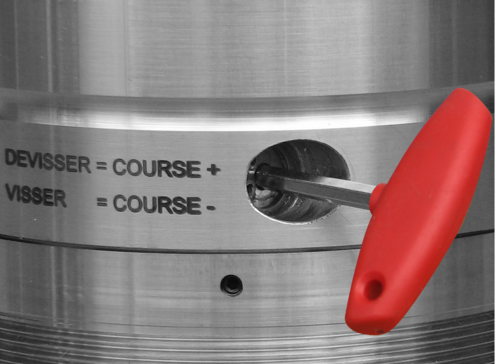

Réglage des butées
Un tour de vis = 0,020mm
Positionnement du poussoir central très précis.
Exemples porte-pinces Ottet
Gamme 60M
Gamme 60P

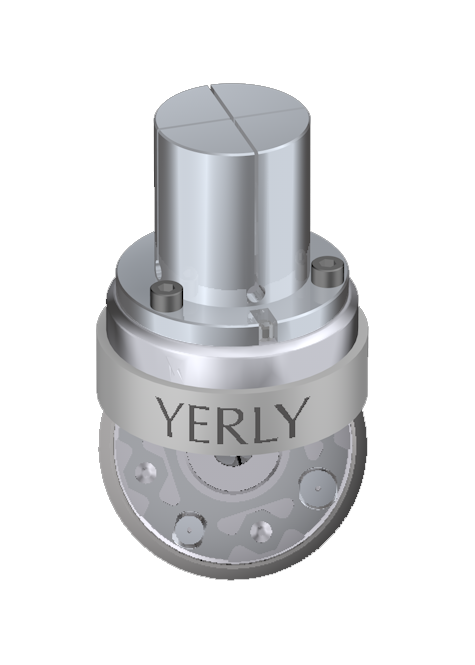

PALOT30-60P
PALOT30-60P-AB
PALOT30-60P-BUT
PALOT30-60P-AB-BUT

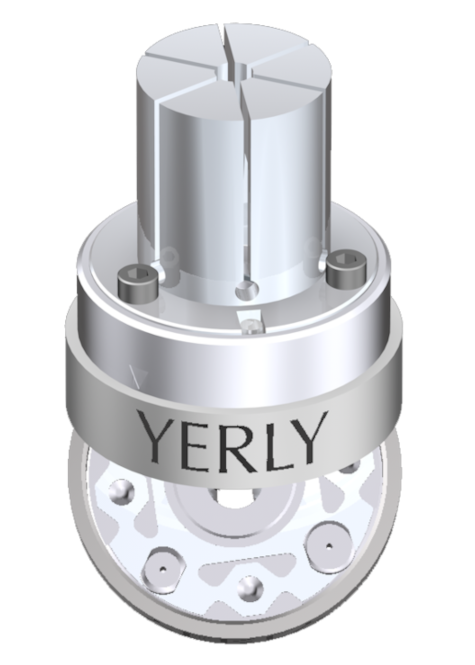

PALOT60-60P
PALOT60-60P-AB
PALOT60-60P-BUT
PALOT60-60P-AB-BUT
PALOT60-60P-MANU
PALOT60-60P-AB-MANU
Gamme 100M

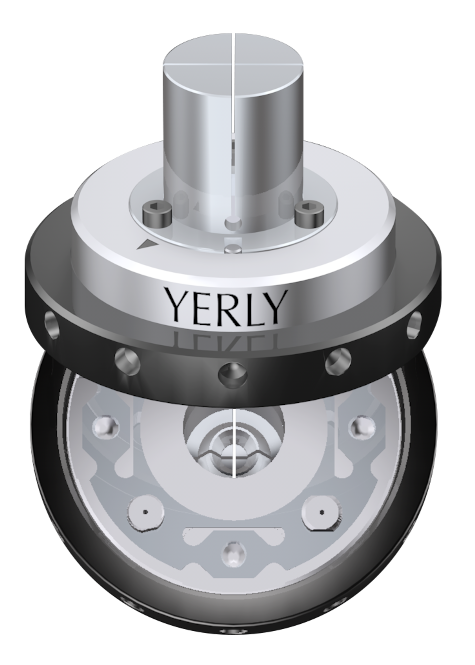

PALOT30-100M
PALOT30-100M-AB
PALOT30-100M-BUT
PALOT30-100M-AB-BUT

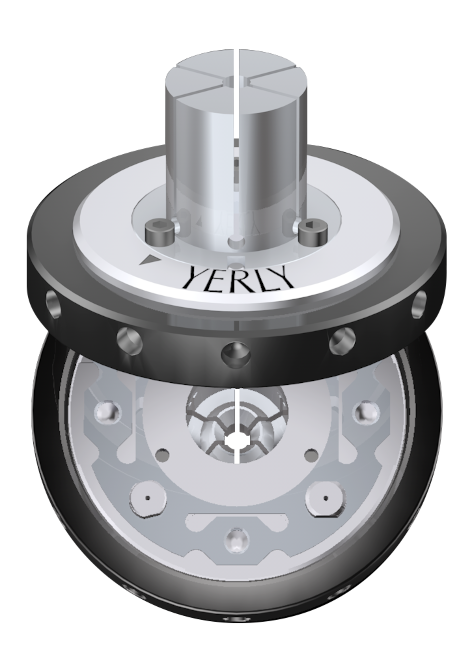

PALOT60-100M-H17
PALOT60-100M-AB-H17

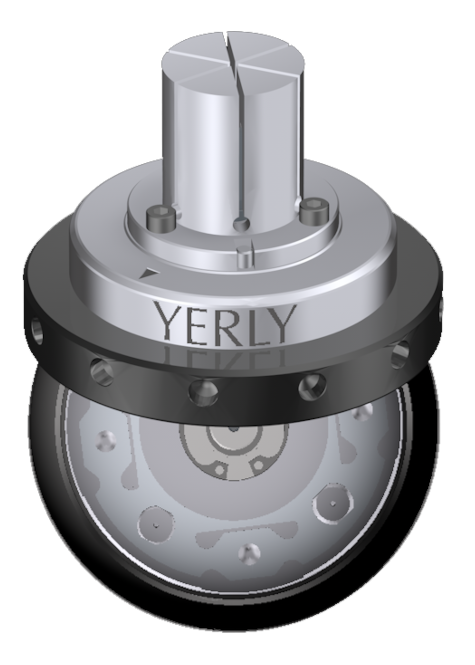

PALOT60-100M-H28
PALOT60-100M-AB-H28

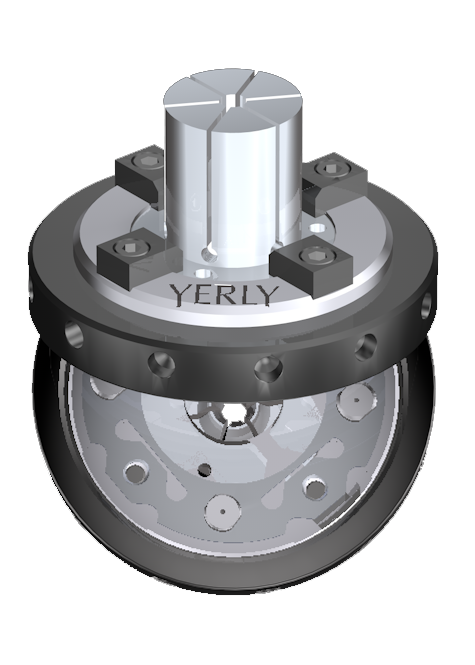

PALOT60-100M-H...-BRI
PALOT60-100M-AB-H...-BRI

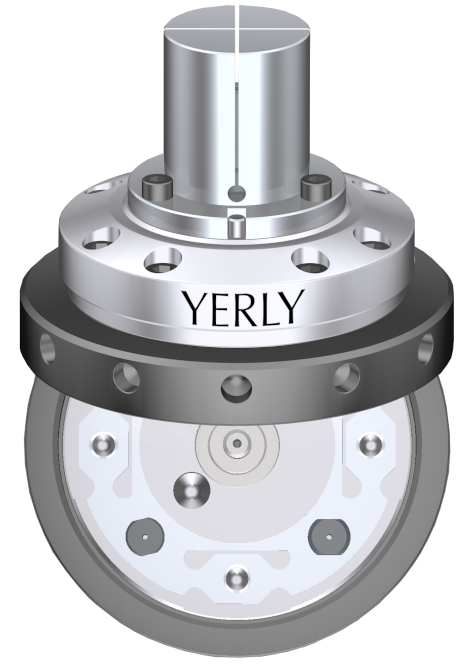

PALOT-A-30-100M-H...-BUT
PALOT double serrage
Gamme 100P

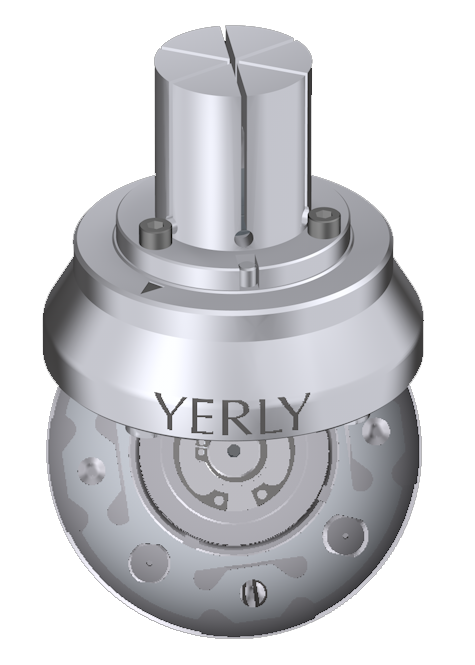

PALOT30-100P-BUT
PALOT30-100P-AB-BUT
PALOT60-100P
PALOT60-100P-AB
PALOT60-100P-BUT
PALOT60-100P-AB-BUT
Gamme 140M

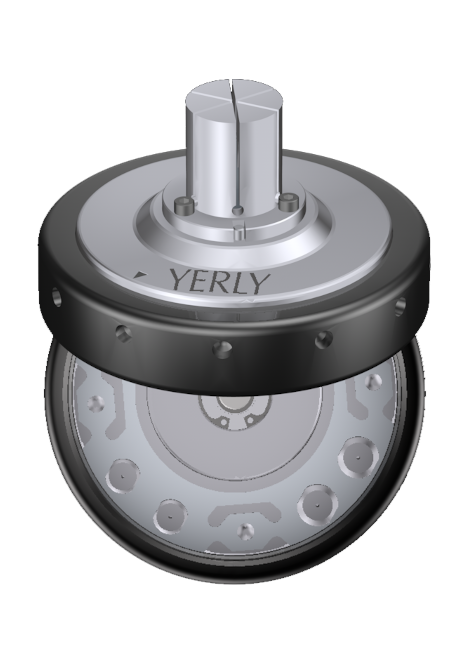

PALOT30-140M-BUT-L33
PALOT30-140M-AB-BUT-L33

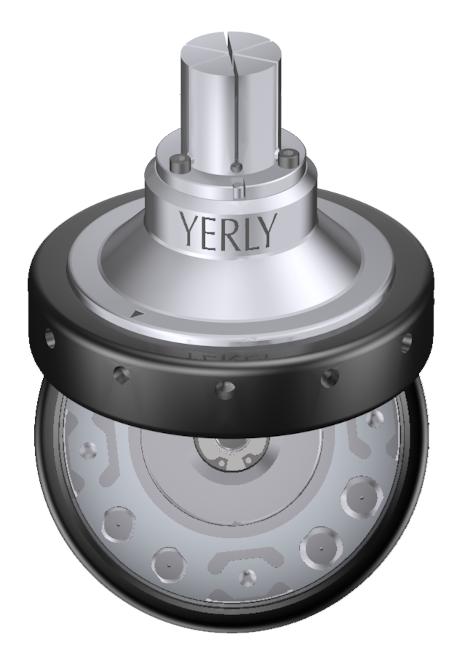

PALOT30-140M-BUT-L68
PALOT30-140M-AB-BUT-L68
Gamme 140P
PALOT30-140P
PALOT30-140P-AB
PALOT30-140P-BUT
PALOT30-140P-AB-BUT
PALOT60-140P
PALOT60-140P-AB
PALOT60-140P-BUT
PALOT60-140P-AB-BUT
